Inline Prüfstation   IPS-19

Die Leiterplatten Prüfstation IPS-19 von CRS wurde speziell für den Einsatz von Testsystemen mit 19“ Aufbau konzipiert. Die Testsysteme können dadurch vollständig in die Kontaktierstation integriert werden. Alternativ können Test-Racks hinter die Station gestellt werden.

• Kontaktierung über Servoantrieb
• beidseitige Kontaktierung
• 2-stufige Kontaktierung
• Zwischenschnittstelle zum Testsystem mit autom. Verriegelung
• gefederte Kontaktteile in der Zwischenschnittstelle
• SMEMA Standard
• Kommunikation zum Testsystem per TCP/IP
• Integration Barcodeleser am Einlauf ( opt. Vorlaufband )
• Bedienung über Touch-HMI

Die Kommunikation zwischen Testsystem und Prüfstation erfolgt über TCP/IP. Optional ist eine Liniensteuerung möglich. Die Einbindung des MES per OPC-UA ist ebenfalls möglich. So sind alle Komponenten ideal aufeinander abgestimmt und ermöglichen einen sicheren Betrieb und eine einfache Bedienung bei voller Transparenz und Traceability.

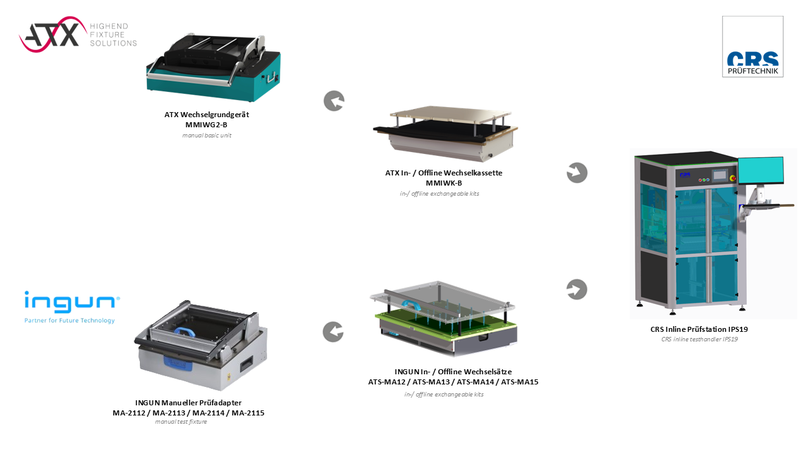

Die IPS-19 kann passend zum bestehenden Adapterkonzept des Kunden aufgebaut werden. Dazu greifen wir auf die aktuellen Offline-/Manuellen Adapter-Wechselsysteme für elektrische Baugruppen von Ingun und ATX zurück und bieten Ihnen eine flexible Lösung rund um Ihren Prüfling.

Ein Prüfadapter für den kompletten Lebenszyklus des Produktes …

Von den Leiterplatten Produktmustern in der manuellen Anlaufphase über die Inline-Serienfertigung bis hin zur Produktabkündigung. Ein Prüfadapter für alle Lebensphasen Ihrer Leiterkarte, ohne zusätzliche Folgekosten für teure Inline-Adaptionen.

Neuheit 2025: ATX  MMIWK-B goes Inline!

Die nächste Variante der Inline-Offline-Wechselsysteme steht in den Startlöchern. CRS Prüftechnik bietet Ihnen nun die Möglichkeit ihre ATX Wechseladapter auch inline zu nutzen. Die Adapter können dabei ohne Zwischenschnittstelle in die Inlineprüfstation von CRS eingesetzt werden. Als Basis dient hier die ATX Wechselkassette MMIWK-B. Mit dieser Lösung lassen sich auch kleine Losgrößen effizient in die automatische Serienfertigung bringen!

Ingun Adapterkonzept weltweit im Einsatz

Seit dem Jahr 2017 bieten wir unseren Kunden die Möglichkeit ihre INGUN Wechselsätze in unseren Inline-Prüf-Stationen zu verwenden. Über die Jahre hinweg hat sich ein Portfolio entwickelt, dass inzwischen die Wechselsätze ATS MA12 / ATS- MA13 / ATS-MA14 und seit neuestem auch den ATS-MA15 umfasst. Ein Prüfadapter für In- und Offline über die gesamte Produktlebenszeit – schnell, kosteneffizient und einfach!
