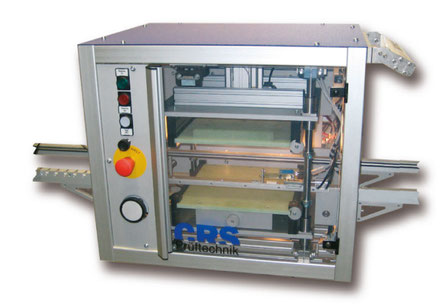

Table Test Line (TTL)

Die Table Test Line (TTL) ist die kompakteste Kontaktierstation von CRS.

Durch die platzsparende Bauweise ist es möglich, die Maschine auf einen Arbeitstisch zu stellen und Leiterplatten quasi Inline und unabhängig vom Arbeitsrhythmus des Bedieners zu prüfen.
Die TTL-Station basiert auf einem einstufigen Pneumatikantrieb, wobei die untere und die obere Kontaktplatte einzeln angetrieben werden.
Das Transportband ist über eine Handkurbel in der Breite verstellbar.
Die Transportgeschwindigkeit ist variabel über einen Drehknopf regelbar.
Durch selbsterklärende Bedienelemente und wartungsfreien Betrieb ist die TTL die ideale Lösung um kleinere und mittlere Stückzahlen von Leiterplatten elektrisch zu prüfen.
Für den sicheren Ablauf ist eine Siemens SPS mit „Ein- Tasten-Bedienung“ integriert.

Table Test Line (TTL)
Download
Produkt-Information
Table Test Line (TTL)
______________________
TTL_d-Foto.pdf
Adobe Acrobat Dokument 322.5 KB
